Como funciona um evaporador inundado?

A evaporador inundado funciona mantendo a serpentina do evaporador, ou superfície de troca térmica, substancialmente cheia de refrigerante líquido. Isso permite que o refrigerante ferva continuamente ao absorver calor do fluido ou espaço que está sendo resfriado. Ao contrário de um evaporador convencional de expansão seca, que controla o fornecimento de refrigerante para manter vapor superaquecido na saída, um sistema inundado controla o estoque de refrigerante e o nível do líquido para garantir que a superfície de troca térmica permaneça úmida. A ASHRAE observa que os evaporadores inundados são particularmente úteis quando uma pequena diferença de temperatura entre o refrigerante e o meio resfriado é desejável.

Portanto, o princípio de operação baseia-se no controle do nível do líquido, fervura contínua, separação vapor-líquido e retorno controlado do refrigerante ao compressor. Dependendo do projeto do sistema, a circulação do refrigerante pode ocorrer naturalmente por gravidade e ação termossifão, ou pode ser reforçada por uma bomba de refrigerante líquido. Um reservatório de surto ou receptor de baixa pressão é comumente usado para gerenciar o nível do refrigerante e evitar que o líquido atinja o compressor.

O que é um evaporador inundado?

Um evaporador inundado é um tipo de evaporador de refrigeração em que a superfície de troca térmica permanece em contato com refrigerante líquido durante todo o processo operacional. Em vez de alimentar apenas a quantidade de refrigerante que possa evaporar completamente antes de deixar a serpentina, o sistema deliberadamente mantém um excesso de líquido, permitindo que a fervura ocorra em uma parte significativa da área da superfície do evaporador.

Esse arranjo é especialmente útil em aplicações onde o desempenho de transferência de calor e uma pequena temperatura de aproximação são importantes. A ASHRAE explica que um evaporador inundado pode ser desejável quando apenas uma pequena diferença de temperatura é necessária entre o refrigerante e o meio que está sendo resfriado. Isso é especialmente vantajoso em refrigeração de baixa temperatura.

O termo ‘inundado’ não implica carga descontrolada ou excessiva de refrigerante. O nível do líquido é gerenciado intencionalmente por meio de uma válvula flutuante, sensor de nível ou mecanismo de controle semelhante. O sistema, portanto, tem um estoque operacional definido e uma interface líquido-vapor controlada.

Em muitos sistemas industriais de refrigeração, o evaporador está conectado a um tambor de surto ou recipiente de baixa pressão. O refrigerante líquido entra no evaporador, absorve calor e ferve; a mistura líquido-vapor resultante retorna então ao recipiente. O vapor é separado e direcionado à linha de sucção do compressor, enquanto o líquido permanece disponível para circulação contínua.

Como funciona um evaporador inundado passo a passo?

A maneira mais simples de entender um evaporador inundado é acompanhar o refrigerante pelo sistema, em vez de olhar para o evaporador como um trocador de calor isolado.

Primeiro, o refrigerante líquido de alta pressão sai do condensador ou receptor e passa por um dispositivo de controle de refrigerante. Dependendo da configuração do sistema, isso pode envolver um flutuador do lado alto, flutuador do lado baixo, válvula solenóide, válvula de expansão manual ou outro arranjo de controle de nível. O objetivo não é principalmente criar um superaquecimento específico na saída, como seria em um sistema DX típico, mas fornecer ao evaporador refrigerante suficiente para manter o nível líquido necessário. A ASHRAE descreve o controle por flutuador do lado baixo como um método comum em sistemas inundados: quando o nível do líquido do lado baixo cai, o flutuador abre a válvula e permite que mais refrigerante líquido entre no evaporador ou no tambor de surto.

Segundo, o refrigerante líquido ocupa a superfície de troca térmica do evaporador. O calor da água, salmoura, ar, fluido de processo ou outro meio passa pela parede de troca térmica para o refrigerante. Como o refrigerante é mantido em sua condição de saturação à pressão de evaporação, esse calor faz com que o refrigerante líquido ferva.

Terceiro, bolhas de vapor se formam e sobem através do líquido. À medida que mais calor entra no evaporador, mais refrigerante muda de líquido para vapor. Em um resfriador inundado de tubo e casco, por exemplo, o refrigerante pode envolver tubos que transportam água ou salmoura, com o fluido de processo mais quente transferindo calor pelas paredes dos tubos para o refrigerante ao redor. A ASHRAE descreve esse arranjo como a vaporização do refrigerante do lado externo de tubos submersos em refrigerante líquido.

Quarto, a mistura vapor-líquido chega a uma região de separação ou reservatório de surto. O vapor deve ser separado das gotículas de líquido antes de entrar na linha de sucção do compressor. Defletores, espaços de queda, separadores ou recipientes adequadamente projetados podem reduzir a carryover de líquido. A ASHRAE destaca especificamente que a separação de vapor é necessária em resfriadores inundados porque a fervura pode gerar névoa de refrigerante que, caso contrário, poderia viajar em direção ao compressor.

Finalmente, o vapor de refrigerante segue para o compressor. O compressor remove o vapor de baixa pressão do lado de evaporação e eleva sua pressão e temperatura, após o que o refrigerante continua pelo condensador e pelo restante do ciclo de refrigeração.

Por que um evaporador inundado mantém refrigerante líquido na serpentina?

A razão central de engenharia é a utilização da transferência de calor. Uma superfície de troca térmica coberta com refrigerante líquido em ebulição pode permanecer ativa em grande parte do evaporador, enquanto uma serpentina de expansão seca normalmente progride de uma região rica em líquido para um fluxo cada vez mais rico em vapor e, finalmente, vapor superaquecido.

Manter refrigerante líquido ao redor da superfície de troca térmica proporciona uma condição de ebulição relativamente estável. A temperatura do refrigerante está intimamente relacionada à sua pressão de saturação, então o evaporador pode operar com uma diferença de temperatura relativamente pequena entre o refrigerante e o meio que está sendo resfriado. Essa característica é uma das razões pelas quais os evaporadores inundados são amplamente considerados para aplicações de refrigeração de baixa temperatura e industrial.

No entanto, manter a cobertura líquida não significa que mais refrigerante seja sempre melhor. Um estoque excessivo de líquido pode aumentar a carga de refrigerante e criar desafios de controle ou proteção do compressor. O objetivo é manter o nível operacional e a taxa de circulação adequados, garantindo que o vapor possa sair do evaporador sem grande entrainment de líquido.

Característica operacional	Evaporador inundado	Evaporador típico de expansão seca
Estado do refrigerante no evaporador	Predominantemente líquido com ebulição ativa	Mistura líquido-vapor progredindo em direção ao vapor
Princípio principal de controle	Nível/estoque de refrigerante	Superaquecimento na saída
Superfície de troca térmica	Mantida substancialmente úmida	Seca gradualmente em direção à saída
Estado na saída	Vapor separado do líquido	Normalmente vapor superaquecido
Dispositivo de controle típico	Flutuador, sensor de nível, bomba ou controle relacionado	TXV, EEV ou dispositivo de medição similar
Carga de refrigerante	Geralmente maior	Geralmente menor
Proteção do compressor	Requer separação eficaz de líquido	Controle de superaquecimento ajuda a limitar o retorno de líquido
Vantagem comum	Alta eficácia de transferência de calor e pequena diferença de temperatura	Controle de refrigerante mais simples e carga menor

O que controla o nível do refrigerante em um evaporador inundado?

Uma das características definidoras de um evaporador inundado é o controle do nível de líquido. O sistema de controle deve equilibrar continuamente a quantidade de refrigerante que entra no lado de baixa pressão com a quantidade de refrigerante que está sendo fervido e removido na forma de vapor.

Uma abordagem estabelecida é a válvula de bóia do lado de baixa pressão. Quando o nível de líquido no evaporador ou no reservatório de surto cai, o mecanismo da bóia abre a entrada de refrigerante para permitir que mais líquido entre. Quando o nível sobe, a válvula se fecha ou reduz a alimentação. A ASHRAE descreve essa configuração como um sistema de bóia do lado de baixa pressão, observando que a bóia pode ser instalada diretamente no evaporador ou no tambor de surto, ou em uma câmara externa conectada por tubulações de equalização.

Um controle de bóia do lado de alta pressão também pode ser utilizado. Nessa configuração, o nível de líquido no lado de alta pressão influencia o fornecimento de refrigerante à parte de baixa pressão do sistema. Outros sistemas usam sensores eletrônicos de nível, sondas de capacitância, válvulas solenoides ou controles baseados em PLC. A ASHRAE observa que as sondas de capacitância podem fornecer monitoramento contínuo do nível de líquido e transmitir o sinal resultante para um sistema de controle.

A distinção importante é que o objetivo do controle é manter o inventário de refrigerante dentro do evaporador ou do recipiente associado, e não manter um superaquecimento pré-determinado na saída do evaporador. A ASHRAE também afirma que as válvulas de expansão termostáticas raramente são usadas para evaporadores inundados, pois o superaquecimento necessário é inconsistente e torna difícil manter o evaporador inundado.

Como o refrigerante circula através de um evaporador inundado?

Existem duas abordagens principais de circulação: circulação por gravidade/termossifão e circulação forçada usando uma bomba de refrigerante.

Em um sistema de gravidade ou termossifão, a diferença de densidade entre o refrigerante líquido e a mistura vapor-líquido fornece a força motriz para a circulação. O refrigerante entra no evaporador, absorve calor e ferve, e a mistura resultante volta para o reservatório de surto. O vapor se separa do líquido, enquanto o líquido permanece disponível para circular pelo evaporador. A ASHRAE especificamente identifica os efeitos de gravidade e termossifão como a base para a circulação natural em arranjos de evaporadores inundados.

A circulação forçada utiliza uma bomba de refrigerante líquido para estabelecer um fluxo mais positivo e previsível pelo evaporador. Isso pode ser vantajoso onde uma taxa de circulação mais alta é necessária ou onde a disposição física do sistema não proporciona circulação natural suficiente. A ASHRAE descreve a bomba de refrigerante líquido como um meio de obter uma taxa de circulação mais alta e mais positiva.

A diferença pode ser resumida da seguinte maneira:

Método de circulação	Como funciona	Benefício típico	Principal consideração
Circulação por gravidade	Diferenças de densidade impulsionam o movimento do refrigerante	Arranjo simples e confiável	Requer elevação e tubulações adequadas
Circulação por termossifão	Diferença de densidade induzida pela ebulição impulsiona o fluxo	Boa circulação passiva	A geometria do sistema é importante
Circulação bombeada	A bomba de refrigerante força o líquido pelo evaporador	Taxa de circulação mais alta e mais controlável	Acrescenta requisitos de bomba, controles e manutenção

O que acontece com o refrigerante após ele ferver?

Só porque algo está fervendo não significa que cada molécula de refrigerante imediatamente se torne vapor. A saída do evaporador pode conter uma mistura de líquido e vapor, especialmente em um arranjo inundado. Portanto, essa mistura deve ser tratada com cuidado antes que o vapor chegue ao compressor.

O reservatório de surto ou receptor de baixa pressão fornece espaço para que essa separação ocorra. O refrigerante líquido permanece no recipiente enquanto o vapor se move em direção à linha de sucção do compressor. Um defletor ou outra característica interna de separação pode reduzir a espuma e a incorporação de líquido. A ASHRAE recomenda especificamente arranjos de separação em sistemas inundados para evitar que o líquido entre na linha de sucção.

É importante entender a diferença entre um sistema inundado e simplesmente assumir que o refrigerante líquido retorna ao compressor. O propósito do arranjo inundado é fornecer líquido ao evaporador e impedir que refrigerante líquido não controlado entre no compressor. A carregação de líquido pode causar sérios problemas mecânicos e operacionais, por isso o caminho de sucção deve ser projetado para entregar vapor e oferecer proteção adequada ao compressor.

A gestão do óleo é outra consideração. O óleo de refrigeração circula junto com o refrigerante, e um evaporador inundado pode criar condições nas quais o óleo se acumula no lado de baixa pressão. Por isso, a ASHRAE discute arranjos dedicados de retorno de óleo para sistemas inundados, incluindo métodos que devolvem uma corrente de refrigerante rica em óleo ao circuito do compressor.

Quais são as vantagens de um evaporador inundado?

A vantagem mais importante é o uso eficaz da superfície de transferência de calor. Como o refrigerante líquido é mantido em grande parte do evaporador, uma proporção significativa da área de superfície disponível pode participar do processo de transferência de calor por ebulição, em vez de ficar progressivamente superaquecida rumo à saída.

Uma segunda vantagem é a capacidade de operar com uma pequena diferença de temperatura entre o refrigerante e o meio resfriado. Isso é particularmente valioso onde um controle preciso de baixa temperatura é exigido pelo processo ou onde minimizar a aproximação de temperatura pode melhorar o desempenho do sistema. A ASHRAE identifica explicitamente a pequena diferença de temperatura como uma razão chave para selecionar evaporadores inundados.

Um terceiro benefício é que sistemas inundados funcionam especialmente bem com grandes trocadores de calor industriais e sistemas centralizados de refrigeração. Resfriadores inundados tipo casco e tubos, por exemplo, são frequentemente usados junto com compressores helicoidais ou centrífugos para resfriar água, misturas de glicol ou salmoura.

As compensações são igualmente importantes. Sistemas inundados geralmente requerem uma carga maior de refrigerante e sistemas mais sofisticados de controle de nível de líquido e gestão de óleo do que sistemas DX básicos. Proteção do compressor, separação de refrigerante, dimensionamento do recipiente, linhas de equalização e estabilidade do controle devem ser considerados durante o projeto do sistema.

Evaporador Inundado vs. Evaporador DX: Qual é a Diferença?

A diferença fundamental está no que o sistema está tentando controlar. Um evaporador de expansão seca, ou DX, normalmente controla o fluxo de refrigerante de modo que ele seja quase inteiramente evaporado até chegar à saída, deixando para trás vapor superaquecido. Em contraste, um evaporador inundado mantém um inventário de refrigerante líquido, garantindo que o evaporador permaneça úmido e que o vapor seja separado em outro lugar do sistema.

Essa diferença tem impacto sobre toda a arquitetura de refrigeração. Enquanto um sistema DX pode usar uma válvula de expansão termostática ou eletrônica como seu dispositivo principal de medição, um sistema inundado depende de uma válvula de bóia e de um reservatório de surto. A linha de sucção do compressor em um sistema inundado também exige atenção especial à separação vapor-líquido.

Nenhuma das abordagens é universalmente adequada para todas as instalações de refrigeração. A configuração mais adequada depende de fatores como capacidade, tipo de refrigerante, nível de temperatura, design do trocador de calor, tipo de compressor, considerações sobre a carga de refrigerante, requisitos de controle e o envelope operacional desejado.

Quais problemas podem ocorrer em um evaporador inundado?

Um evaporador inundado pode perder desempenho quando o nível de refrigerante, a taxa de circulação, a eficiência de separação ou o retorno de óleo se desviam da condição operacional pretendida. Um nível baixo de líquido pode expor parte da superfície de transferência de calor e reduzir a capacidade do evaporador, enquanto um nível excessivo de líquido pode aumentar o risco de carregamento de líquido e interferir na operação estável.

A detecção de nível deficiente é outro problema potencial. O refrigerante em ebulição não é um líquido perfeitamente estável, por isso um sensor de nível pode sofrer flutuações causadas por bolhas, espuma, variações de pressão ou óleo. A ASHRAE alerta especificamente que o ambiente de ebulição pode gerar leituras falsas de nível e discute o uso de arranjos apropriados de detecção do lado baixo.

A acumulação de óleo também pode reduzir o desempenho efetivo da transferência de calor. Se o óleo formar uma película nas superfícies de transferência de calor, a resistência térmica adicional pode interferir na ebulição do refrigerante e reduzir a capacidade. Ao mesmo tempo, um retorno insuficiente de óleo pode acabar afetando a lubrificação do compressor.

Outra preocupação comum em engenharia é o refluxo durante a partida ou parada. A ASHRAE observa que, quando se utiliza uma válvula de bóia do lado baixo, o fornecimento de refrigerante pode precisar ser interrompido quando o compressor ou a válvula de sucção param; caso contrário, o excesso de refrigerante pode se acumular e eventualmente retornar como líquido quando o sistema for reiniciado.

Onde os evaporadores inundados são comumente utilizados?

Os evaporadores inundados são particularmente importantes na refrigeração industrial, no resfriamento de processos e em grandes sistemas de fluidos refrigerados. Eles também são usados em aplicações de baixa temperatura, processamento de alimentos, armazenamento refrigerado e processamento químico, bem como em outras instalações onde o desempenho de transferência de calor e a operação estável em baixas temperaturas são importantes. O Manual de Refrigeração da ASHRAE aborda arranjos inundados em uma variedade de aplicações, incluindo processamento de alimentos, refrigeração industrial, plantas químicas e outros sistemas especializados de refrigeração.

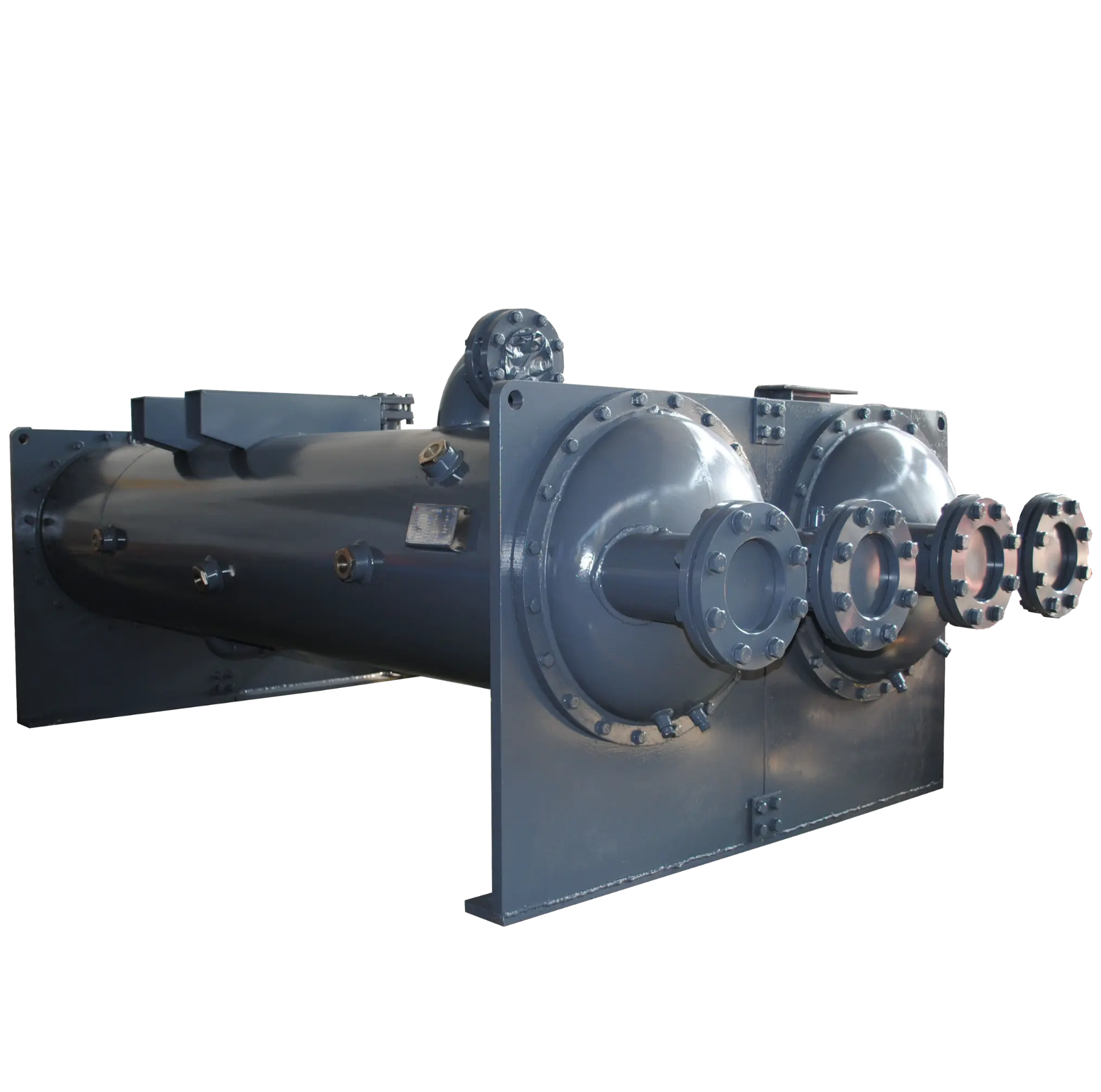

Grandes resfriadores inundados do tipo casco e tubos são um exemplo notável. Nesses sistemas, água, salmoura ou glicol fluem pelos tubos, enquanto o refrigerante envolve os tubos e entra em ebulição do lado de fora deles. A grande área de superfície para transferência de calor e a capacidade de controlar o nível do refrigerante tornam essa configuração atraente para aplicações de alta capacidade.

Ao avaliar um evaporador inundado para um projeto industrial, portanto, os engenheiros devem olhar além da capacidade nominal do evaporador. O tipo de refrigerante, a pressão de operação, o nível do líquido, o método de circulação, o volume do reservatório de surto, as características do compressor, o retorno de óleo, a eficiência de separação, a resposta do controle e a carga de refrigerante devem ser considerados todos juntos. É melhor entender um evaporador inundado como parte de um circuito de refrigeração integrado, e não apenas como um design alternativo de serpentinas.

Perguntas frequentes sobre evaporadores inundados

1. O que é um evaporador inundado?

Um evaporador inundado é um trocador de calor de refrigeração que opera com sua superfície de transferência de calor substancialmente coberta por refrigerante líquido. O refrigerante ferve ao absorver calor, enquanto um sistema separado de controle e separação gerencia o nível do líquido e o retorno do vapor.

2. Como um evaporador inundado controla o fluxo de refrigerante?

Ele geralmente utiliza uma válvula de bóia ou um sistema de detecção de nível de líquido para manter o nível de refrigerante necessário. Alguns projetos também utilizam válvulas solenoides, controles eletrônicos de nível ou uma bomba de circulação de refrigerante.

3. Qual é a diferença entre um evaporador inundado e um evaporador DX?

Um evaporador inundado mantém refrigerante líquido no trocador de calor, enquanto um evaporador DX dosa o refrigerante de modo que ele seja amplamente evaporado antes de deixar a serpentina. Sistemas DX normalmente controlam o superaquecimento na saída, enquanto sistemas inundados controlam principalmente o nível e a circulação do refrigerante.

4. Por que um tanque de surto é utilizado com um evaporador inundado?

Um tanque de surto fornece inventário de refrigerante e cria um espaço onde o líquido e o vapor podem se separar. Ele ajuda a fornecer líquido de volta ao evaporador enquanto direciona o vapor para a linha de sucção do compressor.

5. Um evaporador inundado pode utilizar uma bomba de refrigerante?

Sim. Sistemas inundados com bomba utilizam uma bomba de refrigerante líquido para proporcionar uma taxa de circulação mais positiva através do evaporador. A ASHRAE identifica a circulação por bomba como uma opção quando uma taxa de circulação mais alta é desejável.

6. Quais são as principais desvantagens de um evaporador inundado?

Sistemas inundados geralmente exigem uma carga maior de refrigerante e mais atenção ao controle do nível de líquido, à separação de vapor, ao retorno de óleo e à proteção do compressor. Seus componentes adicionais podem tornar o sistema mais complexo do que uma configuração DX convencional.

Conclusão

O objetivo de um evaporador inundado é manter refrigerante líquido em toda a sua superfície de transferência de calor, permitindo uma ebulição eficiente à medida que o calor entra no sistema de refrigeração. O nível de refrigerante é controlado por métodos de bóia ou eletrônicos. A circulação ocorre por gravidade, por ação termossifão ou por uma bomba. A mistura vapor-líquido resultante é separada antes que o vapor siga para o compressor.

O verdadeiro valor engenharia de um evaporador inundado não reside simplesmente no fato de conter ‘mais líquido’. Ele é vantajoso porque mantém um contato eficaz do refrigerante com a superfície de transferência de calor, permitindo que o sistema opere com uma diferença de temperatura relativamente pequena. No entanto, uma operação bem-sucedida também depende de um gerenciamento preciso do nível de líquido, da separação adequada do vapor, do retorno confiável de óleo e da proteção contra o refluxo de líquido. São esses fatores que explicam por que os evaporadores inundados continuam sendo uma configuração importante para sistemas de refrigeração de grande capacidade e industriais.
